产品详细介绍
产品简介:

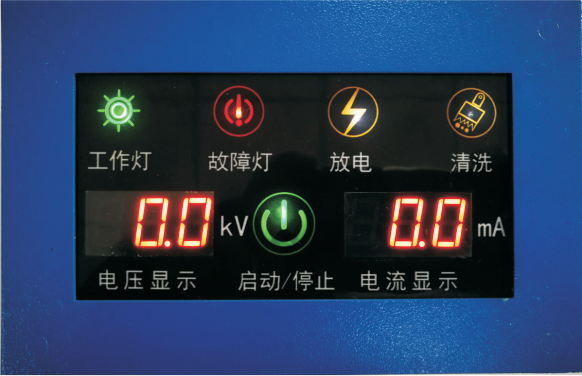

B D 0 3 A系列显示板是针对公司电源显示专门设计的带功能控制的电压电流显示产品。它可以直接控制电源的开和关,可以直观的监测高压电源的电压和电流， 还可以反映电源是否出故障（ 短路和放电等功能） 便于监测电源和负载是否正常。
技术参数:
| 工作电压 | DC8V-DC30V |
| 工作电流 | 0.1A-0.3A |
| 电压显示范围 | 0-99.9KV |
| 电流显示范围 | 0-99.9mA |
| 显示误差 | 0.1% |
| 显示开孔尺寸 | 80*150mm |
| 显示方式 | 双三位LED数码管 |
| 工作温度 | -10℃-65℃ |
| 功能显示 | 启动/停止,工作,故障,放电和清洗 |
使用方法和说明:
1. 安装尺寸

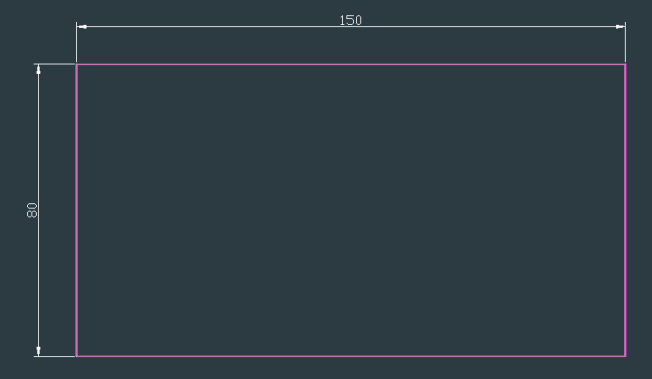

1.1 开孔尺寸如下图

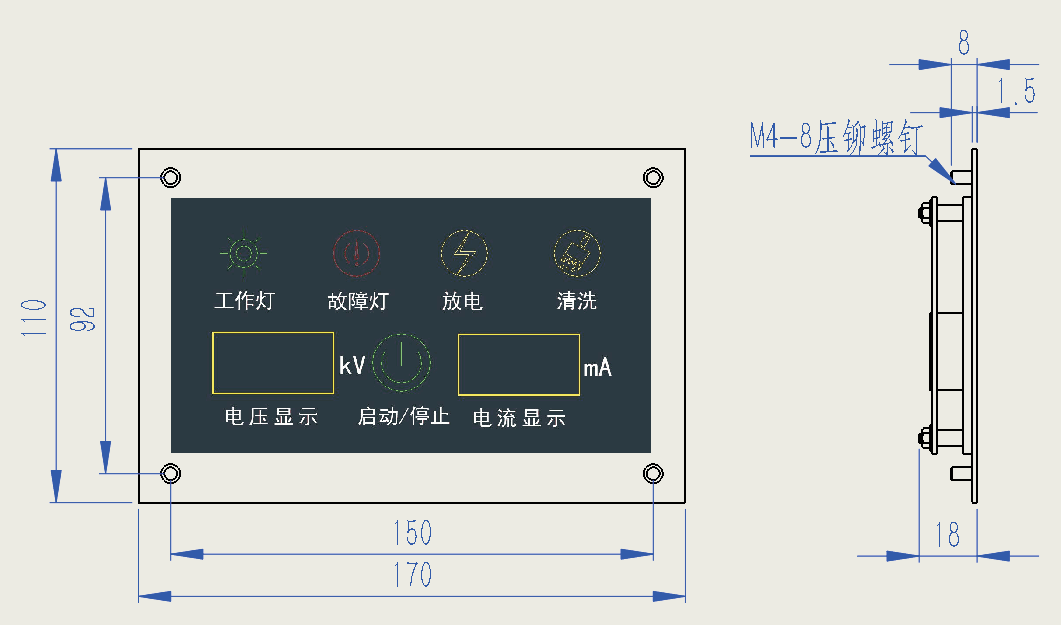

1.2 固定安装尺寸及外形尺寸如下图
 |
2. 接线方法

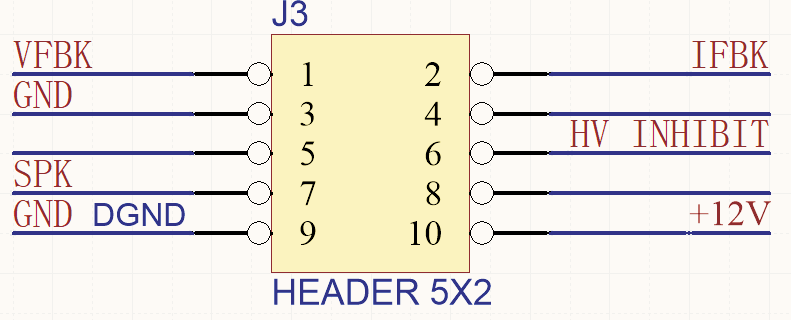

用10 P简易牛角连接。1脚接电源电压反馈。2脚接电流反馈，3脚接电源地， 6脚接高压开控制，7脚接放电反馈，9脚接电源地和机壳地，10脚接12电源正。（ 如下图）
 |
3. 通电使用方法
端子连接后通电即可使用。按下启动/停止按钮,电源启动或者停止。电源启动工作后工作灯亮起;如果负载短路或者电源故障没输出,故障灯亮起,需要关机检测。如果有放电,放电指示灯亮起;如果电源持续放电负载需要清洗,清洗灯会亮起,需要关电源,清洗负载。如果表头有显示偏差,可以调节电位器校准.调节电位器R 2校准电源,调节电位器R 4校准电流。
