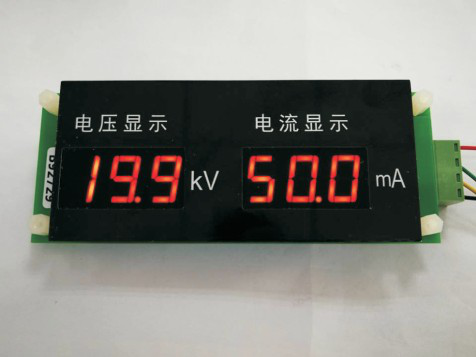

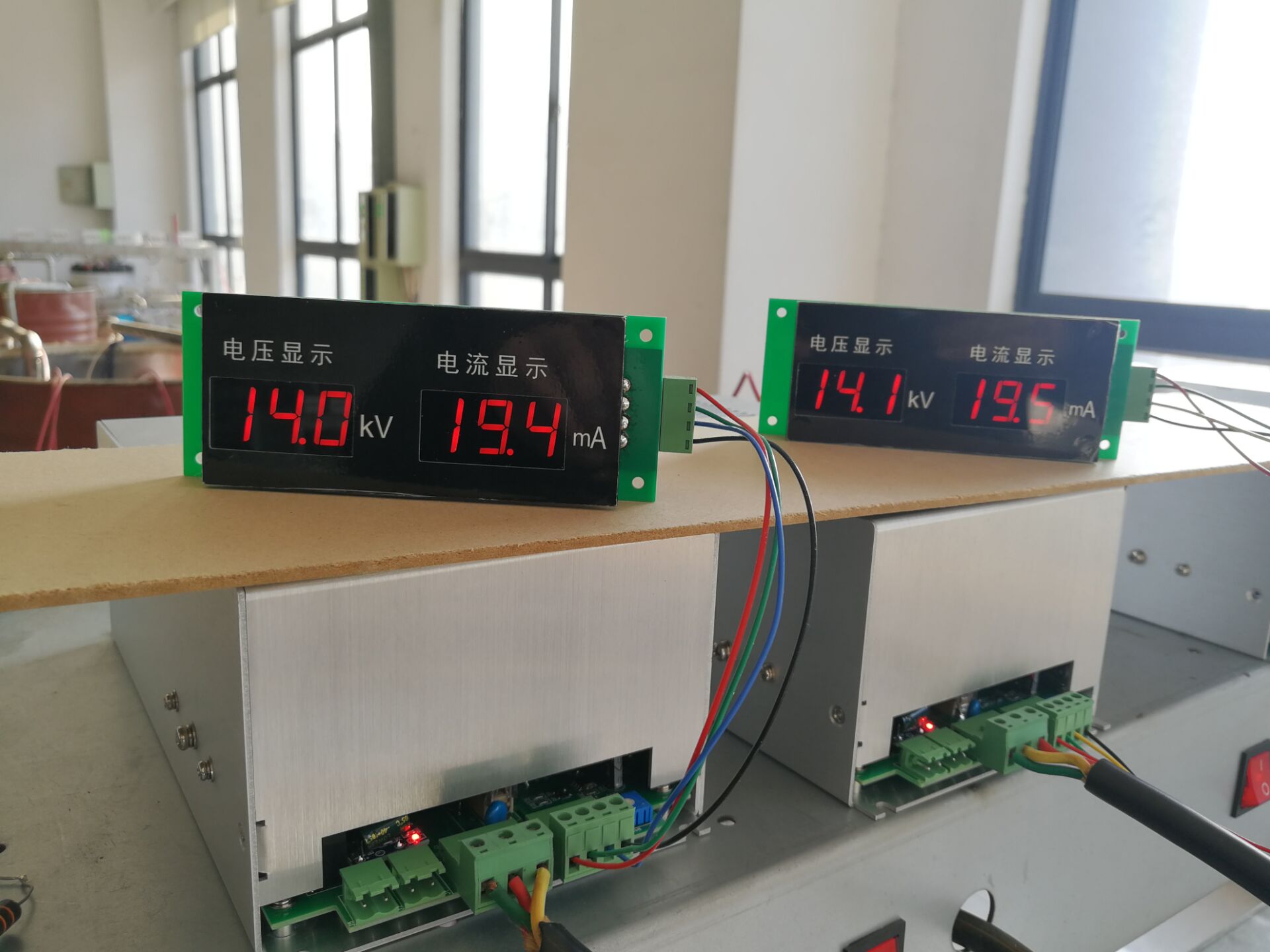

BD02A显示模块(电压显示电流显示）

型号：BD02A系类显示模块

功率：

输入电压：

输出电压：

产品简介:
B D 0 2 A系列显示板是针对公司电源显示专门设计的电压电流显示产品。它可以直观的检测高压电源的电压和电流,便于监测电源和负载是否工作正常。
技术参数:

使用方法和说明:
1. 安装尺寸

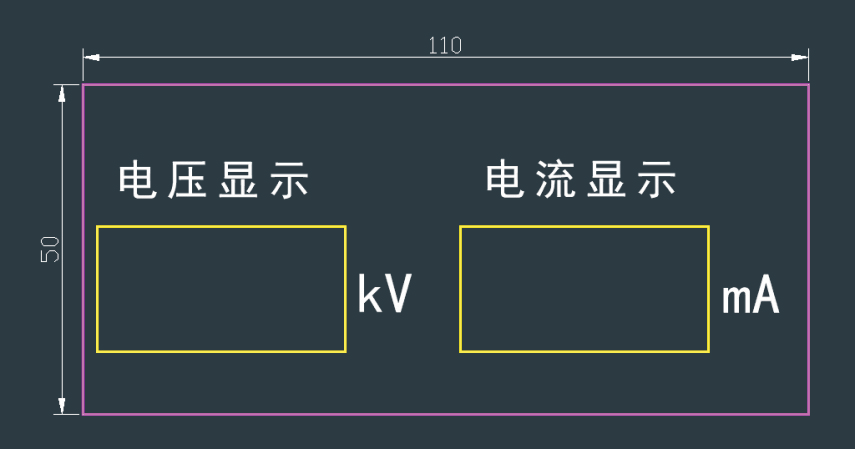

1.1 显示开孔尺寸如下图

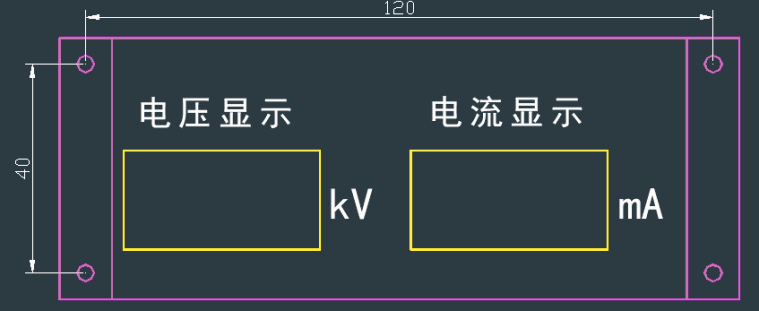

1.2 固定螺丝开孔尺寸如下图
使用4个3 mm沉孔螺丝固定。

2. 接线方法

用4 P 5 . 08接线。1脚接电源VCC（DC 8 - 30 V), 2脚接电流反馈，3脚接电压反馈，4脚接电源地。

3. 校准方法
端子连接后通电即可使用。如果有显示偏差,可以调节电位器校准。电压校准调节电位器R 32，电流校准调节电位器R 4。
