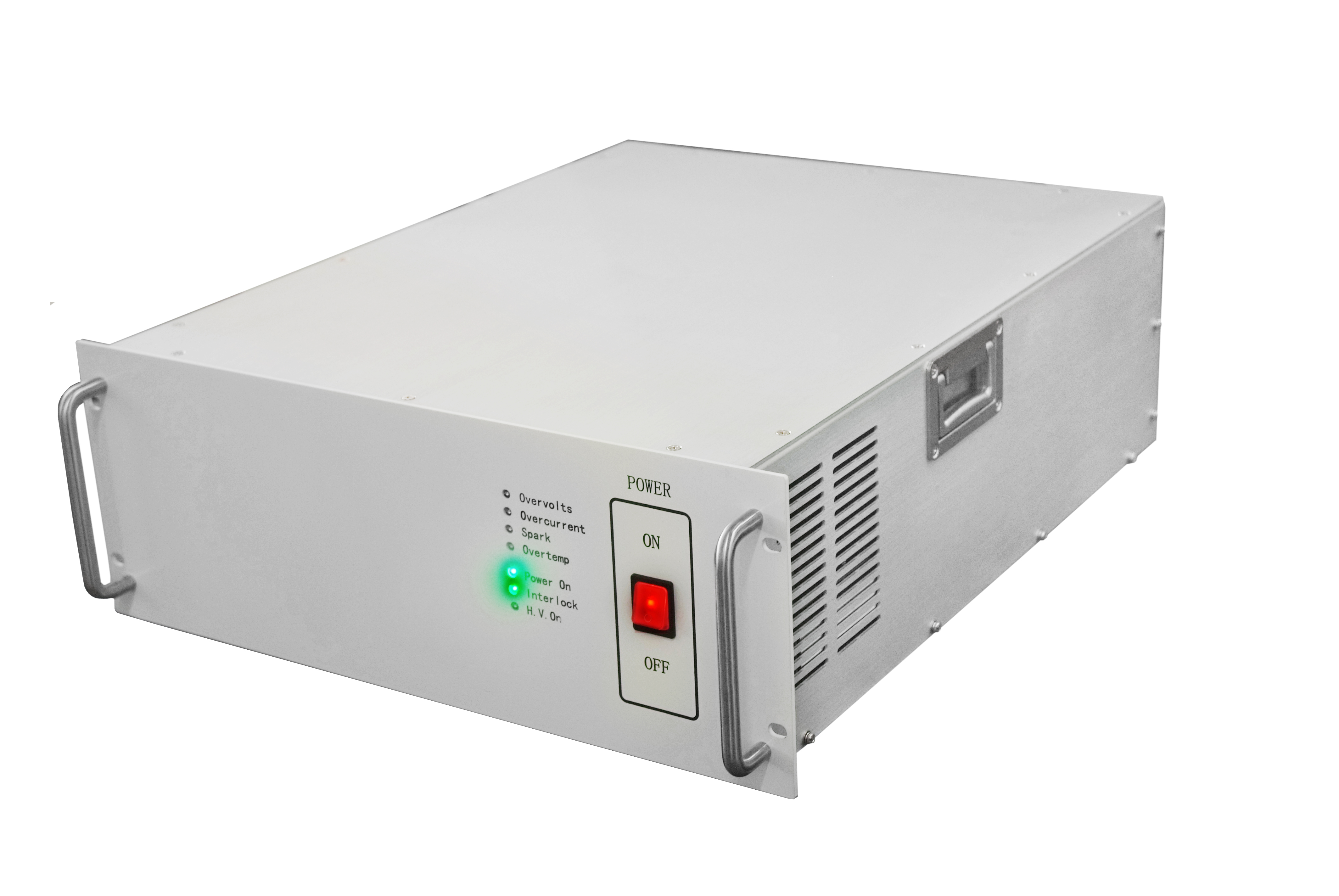

EB-2kW 小功率电子加速器电源

型号:EB-2kW-4U 高压电源

功率:1000W 1200W 1500W 1800W 2000W

输入电压:220V AC

输出电压:1kV 2kV 5kV 10kV 20kV 30kV 40kV 50kV 60kV 80kV 100kV

产品详细介绍





 2kW一体式4U机箱
 输出电压从1kV到100kV
 本地和远程模拟及远程通讯接口
 拉弧和短路保护
 数字电压表与电流表显示,精度  0.1%
 可根据用户要求定制

LAS系列2kW精密高压电源,是波尔高压研制的新一代机箱式电源。2kW一体式4U标准机箱,输出电压范围从1kV到100kV共有18种标准规格,可根据特殊订单定制特殊规格的电压电流。通过前面板可以进行本地控制,控制本地电压电流。通过后面板一体化25芯插座,可以实现全面的远程控制,包括模拟控制及RS232远程控制。
典型应用
      离子束注入
      半导体工艺
      电子束焊接
      电容充电
      高功率射频发射器
      静电除尘器
      X射线系统


LAS选型表
kV mA P(kW) 型号 kV mA P(kW) 型号
1 2000 2 LAS-N2kW-1kV 15 133 2 LAS-N2kW-15kV
2 1000 2 LAS-N2kW-2kV 20 100 2 LAS-N2kW-20kV
3 666.6 2 LAS-N2kW-3kV 30 66.6 2 LAS-N2kW-30kV
4 500 2 LAS-N2kW-4kV 40 50 2 LAS-N2kW-40kV
5 400 2 LAS-N2kW-5kV 50 40 2 LAS-N2kW-50kV
6 333 2 LAS-N2kW-6kV 60 34 2 LAS-N2kW-60kV
8 250 2 LAS-N2kW-8kV 70 28.5 2 LAS-N2kW-70kV
10 200 2 LAS-N2kW-10kV 80 25 2 LAS-N2kW-80kV
12 166 2 LAS-N2kW-12kV 100 20 2 LAS-N2kW-100kV
注:N为正极性,P为负极性
LAS选型示例



技术规格
输入电压
标准:220VAC,单相,功率因数0.99(满载)。
输出电压:
从1kV到100kV有18种规格型号。正负极性可选择(订购时需说明)。
纹波&噪声:优于0.1%
电源调整率 : 优于0.1%
负载调整率 :优于0.1%
本地输出控制:
    电压和电流通过使用十圈电位器,实现全范围连续可调节的。
环境:
工作温度  -10-40 ℃  储存-40-85℃。
湿度:10% 至 90% 相对湿度,无冷凝。
冷却:
强制风冷。进风口通过前面板,出口在后面板。
计量:
数字的电压和电流表,精度在 1% 之内。
模拟接口连接器
 25芯D型连接器(母),提供RS232接口。具体见附表。
附件:
提供1条可分开的3米长的屏蔽高压线。1米输入电源线。
结构:
       外观尺寸:19英寸4U标准机箱177mm*483mm*550mm(H*W*D)
重量:
1kV至10kV   30kg。
20 kV至100kV  40kg。


电气接口及功能
 提供本地控制模式和远程控制模式
本地模式
 通过面板上的设定旋钮进行设定电压、电流。

前面板包括:电源开关(POWER),高压启动开关(HV)、本地远程切换开关(R/L),远程模拟及远程通信切换开关(REMOTE),高压设定旋钮(kV),电流设定旋钮(mA),高压输出显示,输出电流显示。

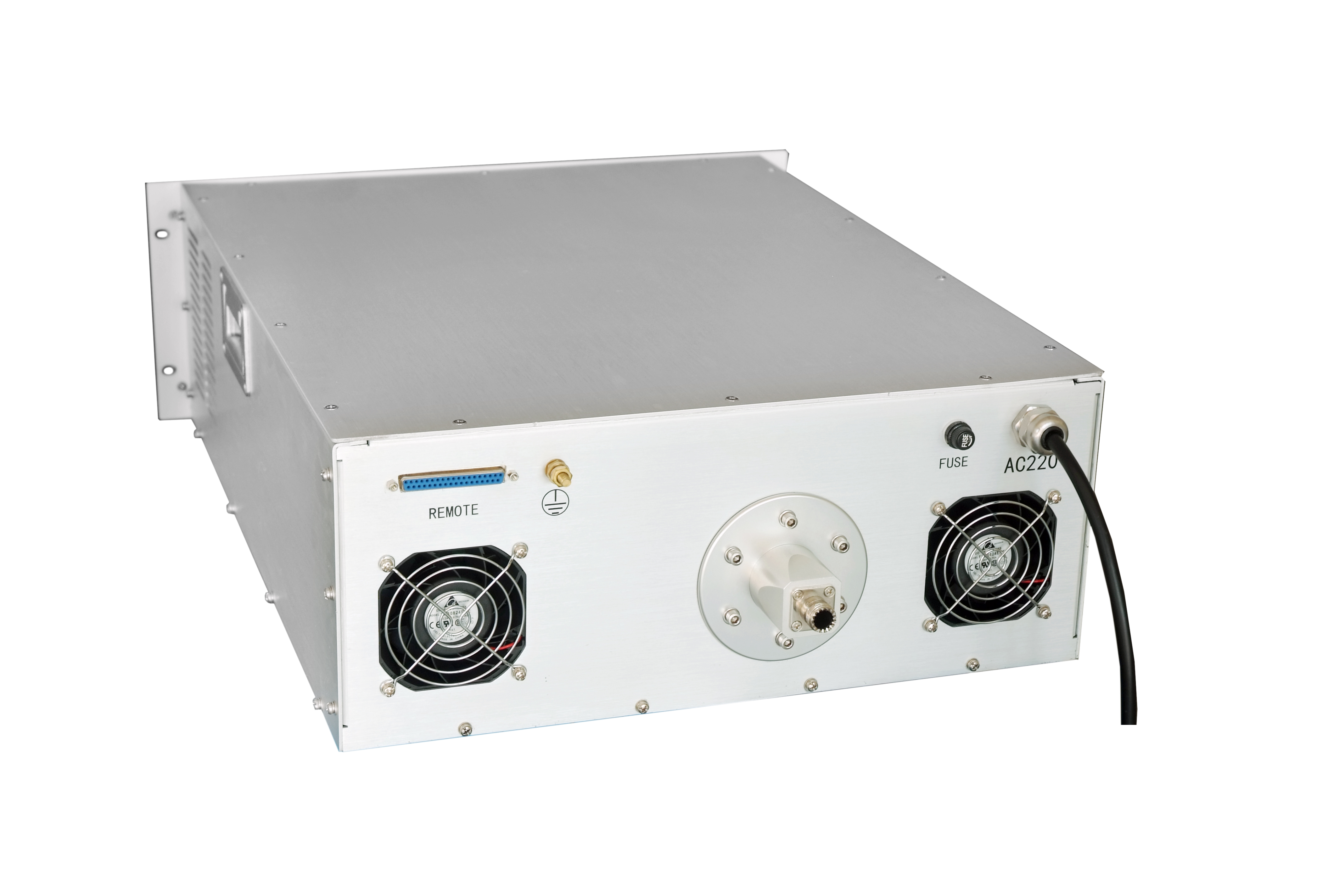

后面板包括:电源输入接口(AC220),高压输出接口,保险丝FUSE(20A),互锁INTERLOCK。DB25控制接口,风机,接地螺栓。
远程模式
分模拟远程控制和RS232通信远程控制两种模式。RS232通信远程控制提供RS232接口及控制协议。
遥调:输出电压调整、输出电流调整。
遥测:输出电压、输出电流。
遥控:高压输出开、关机。
遥信(系统状态及故障显示):过流、系统故障。
附表  DB25定义
1 电源公共端 电源地AGND
2 复位/高压禁止 通常为开路, 低电平 = 复位/抑制。
3 外部互锁 开路为 +15Vdc, 闭合 <25mA
4 电源公共端 电源地AGND
5 mA 测试点 0-10Vdc = 0-100%额定输出, Zout= 1KΩ, 1%
6 kV Test Point 0-10Vdc = 0-100%额定输出, Zout= 1KΩ, 1%
7 +10Vdc 参考输出 +10Vdc @ 1mA
8 mA 编程输入 0-10Vdc = 0-100%额定输出, Zin>10MΩ
9 备用
10 kV编程输入 0-10Vdc = 0-100%额定输出, Zin>10MΩ
11 RS232 地 限带通信功能的机型
12 RS232发送 限带通信功能的机型
13 RS232 接收 限带通信功能的机型
14 备用
15 电源公共端 电源地
16 远程高压开启 开路为 +15Vdc.闭合即
连接到 15 脚开启高压。
17 过流故障 低电平 = 有效
18 高压开启指示 +15Vdc  = 高压开启
19 电压模式状态 集电极开路, 低电平 = 有效。
20 电流模式状态 集电极开路, 低电平 = 有效。
21 备用
22 系统故障 集电极开路, 低电平 = 有效。
23 +15V +15V
24 电源公共端 电源地AGND
25 电源公共端 电源地AGND
