160kV 高压插座CA12(R24)

型号：BA12-160kV 高压插座CA12(R24)

功率：

输入电压：

输出电压：160kV

下载说明文档 (PDF File)

产品详细介绍

BA12(R24)型连接器的工业型插座组件

特点

• 额定工作电压160kV

• 额定工作温度为100 °C。

• 符合UL94-V0规定等级

• 特制镀金触簧，确保长期可靠电接触，不会发生松动。

• 高压环氧灌封复合物，具有优异的电气和机械性能。

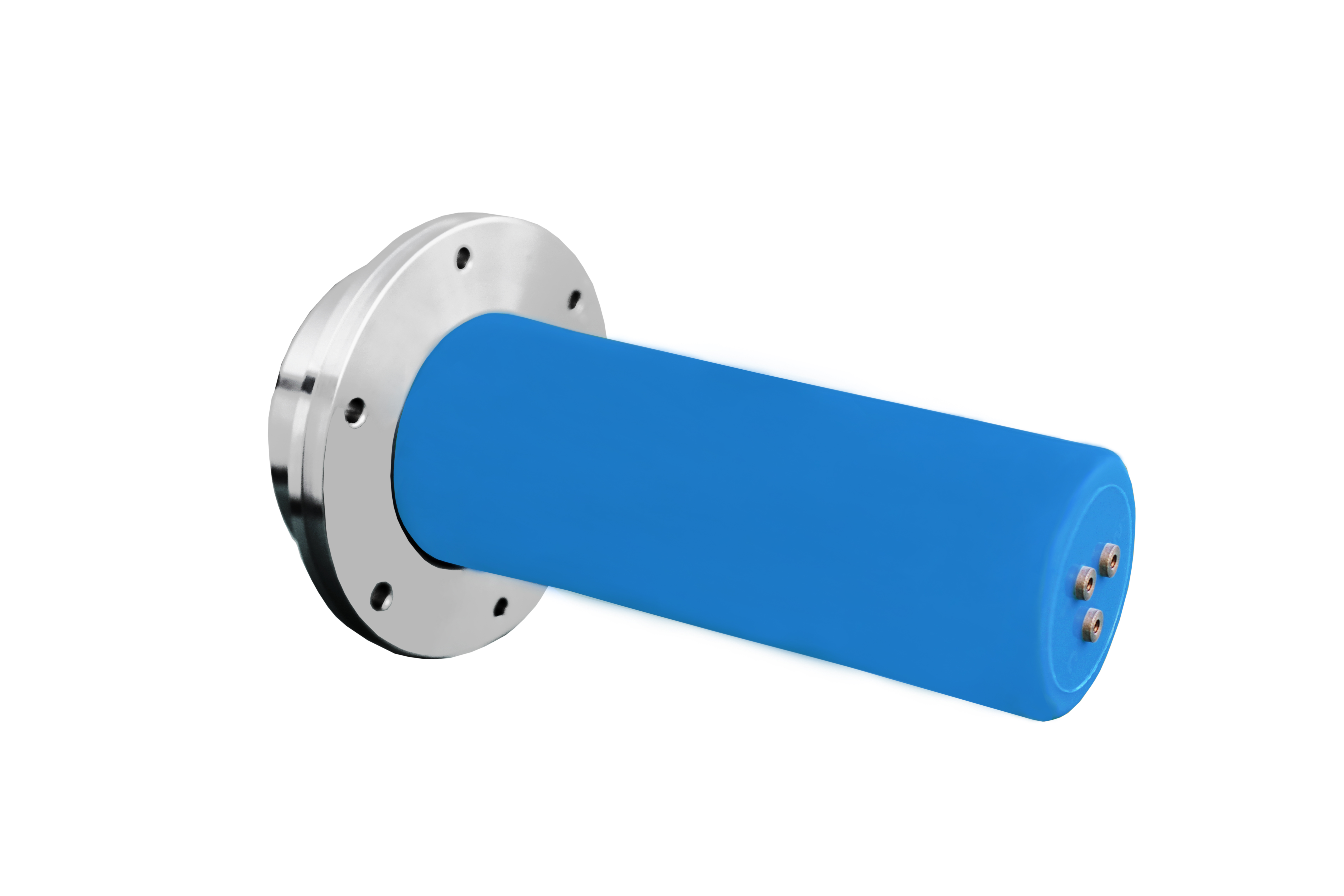

BA12(R24) .jpg


说明

BA12(R24) 插座可以用于变压器油、SF6或硅橡胶的绝缘介质中。插座采用高压环氧灌封复合物，具有优异的电气和机械性能。没有使用会在热循环条件下恶化的粘合接头。电连接采用特制镀金的触簧，非常耐用，确保低接触电阻。这个插座在225千伏的额定电压下，在油中表现出色。稍作加工，即可用于硅橡胶材质的高压设备里。

铝法兰采用镀镍结构，保证工业环境中长期工作依然可靠接地。


Maximum continuous voltage between contacts and flange

160 kVDC

Maximum continuous voltage between contacts

1,500 VDC / 1,000 VACrms

Maximum continuous current (each contact) @ 20 °C

16 A

Insulation resistance @ 20 °C

Between contacts and flange Between contacts

Contact resistance @ 20 °C

< 1 mΩ

Maximum continuous operating temperature

120 °C / 248 °F

Storage temperature

-15~70 °C / 5~158 °F

Flame retardancy

UL94V-0

Leakage rate @ 1·10-5 Bar

< 1·10-7 mBar·l/s

Weight

1 kg / 2.2 lbs
