LAS-2kW-4U 高压电源

产品详细介绍

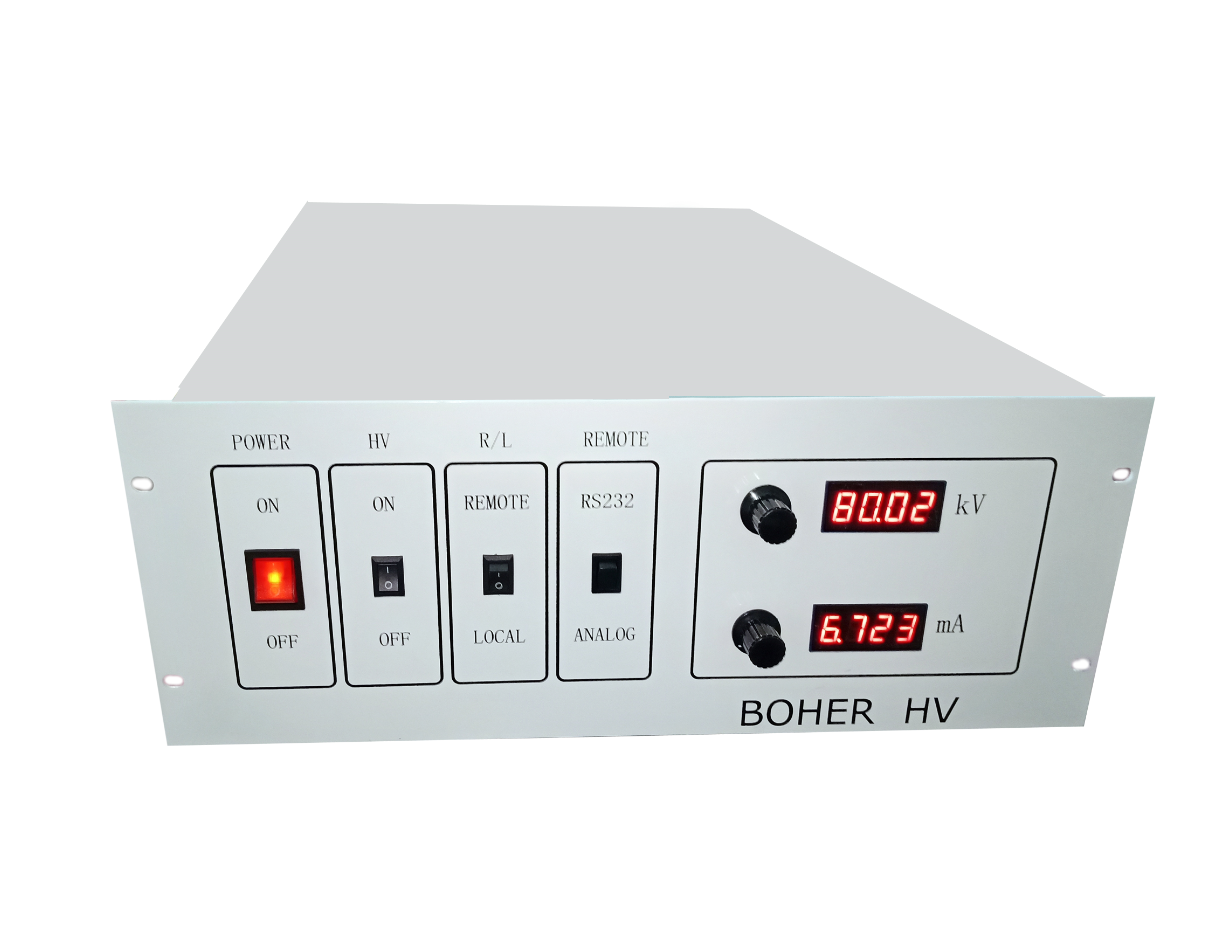

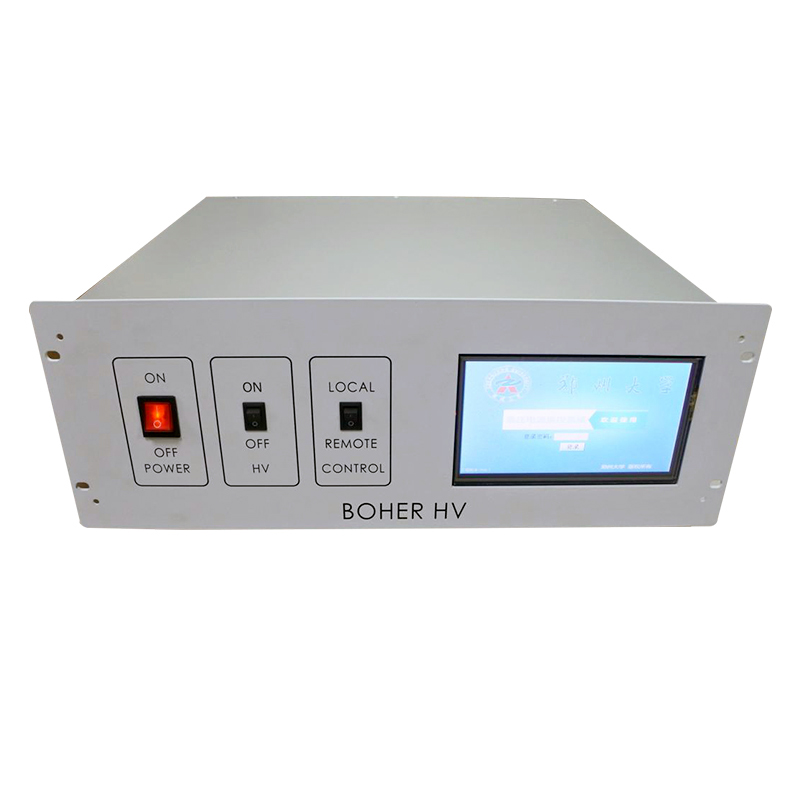

波尔高压2kW4U机箱高精密高压电源

 2kW一体式4U机箱
 输出电压从1kV到100kV
 本地和远程模拟及远程通讯接口
 拉弧和短路保护
 数字电压表与电流表显示，精度  0.1%
 可根据用户要求定制

LAS系列2kW精密高压电源，是波尔高压研制的新一代机箱式电源。2kW一体式4U标准机箱，输出电压范围从1kV到100kV共有18种标准规格，可根据特殊订单定制特殊规格的电压电流。通过前面板可以进行本地控制，控制本地电压电流。通过后面板一体化25芯插座，可以实现全面的远程控制，包括模拟控制及RS232远程控制。
典型应用
      离子束注入
      半导体工艺
      电子束焊接
      电容充电
      高功率射频发射器
      静电除尘器
      X射线系统


LAS选型表

kV	mA	P(kW)	型号	kV	mA	P(kW)	型号
1	2000	2	LAS-N2kW-1kV	15	133	2	LAS-N2kW-15kV
2	1000	2	LAS-N2kW-2kV	20	100	2	LAS-N2kW-20kV
3	666.6	2	LAS-N2kW-3kV	30	66.6	2	LAS-N2kW-30kV
4	500	2	LAS-N2kW-4kV	40	50	2	LAS-N2kW-40kV
5	400	2	LAS-N2kW-5kV	50	40	2	LAS-N2kW-50kV
6	333	2	LAS-N2kW-6kV	60	34	2	LAS-N2kW-60kV
8	250	2	LAS-N2kW-8kV	70	28.5	2	LAS-N2kW-70kV
10	200	2	LAS-N2kW-10kV	80	25	2	LAS-N2kW-80kV
12	166	2	LAS-N2kW-12kV	100	20	2	LAS-N2kW-100kV

注：N为正极性，P为负极性

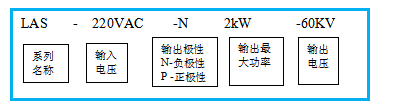

LAS选型示例



u 技术规格
输入电压：
标准：220VAC，单相，功率因数0.99（满载）。
输出电压：
从1kV到100kV有18种规格型号。正负极性可选择（订购时需说明）。
纹波&噪声：优于0.1%
电源调整率 ： 优于0.1%
负载调整率 ：优于0.1%
本地输出控制：
    电压和电流通过使用十圈电位器，实现全范围连续可调节的。
环境：
工作温度  -10-40 ℃  储存-40-85℃。
湿度：10% 至 90% 相对湿度，无冷凝。
冷却：
强制风冷。进风口通过前面板，出口在后面板。
计量：
数字的电压和电流表，精度在 1% 之内。
模拟接口连接器：
 25芯D型连接器（母），提供RS232接口。具体见附表。
附件：
提供1条可分开的3米长的屏蔽高压线。1米输入电源线。

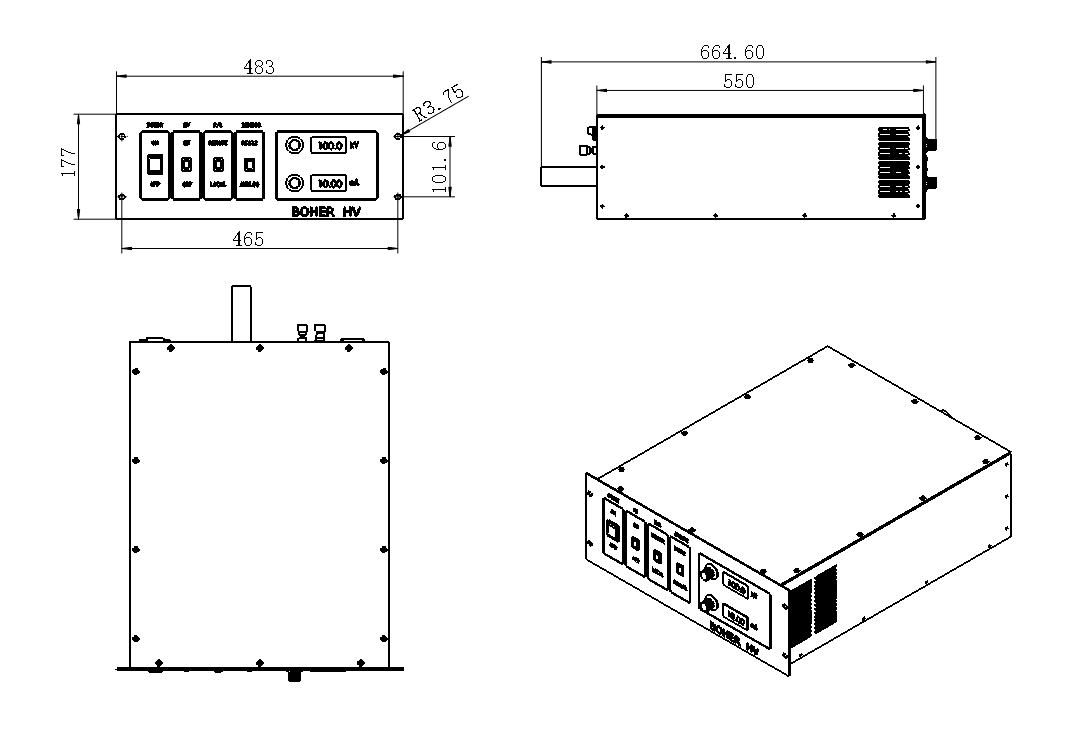

结构：
       外观尺寸：19英寸4U标准机箱177mm*483mm*550mm（H*W*D）
重量：
1kV至10kV   30kg。
20 kV至100kV  40kg。


电气接口及功能
 提供本地控制模式和远程控制模式
本地模式
 通过面板上的设定旋钮进行设定电压、电流。

前面板包括：电源开关（POWER），高压启动开关（HV）、本地远程切换开关（R/L），远程模拟及远程通信切换开关（REMOTE），高压设定旋钮（kV)，电流设定旋钮(mA)，高压输出显示，输出电流显示。

后面板包括：电源输入接口（AC220），高压输出接口，保险丝FUSE（20A)，互锁INTERLOCK。DB25控制接口,风机，接地螺栓。
远程模式
分模拟远程控制和RS232通信远程控制两种模式。RS232通信远程控制提供RS232接口及控制协议。
遥调：输出电压调整、输出电流调整。
遥测：输出电压、输出电流。
遥控：高压输出开、关机。
遥信（系统状态及故障显示）：过流、系统故障。
附表  DB25定义

1	电源公共端	电源地AGND
2	复位/高压禁止	通常为开路， 低电平 = 复位/抑制。
3	外部互锁	开路为 +15Vdc， 闭合 <25mA
4	电源公共端	电源地AGND
5	mA 测试点	0-10Vdc = 0-100%额定输出, Zout= 1KΩ, 1%
6	kV Test Point	0-10Vdc = 0-100%额定输出, Zout= 1KΩ, 1%
7	+10Vdc 参考输出	+10Vdc @ 1mA
8	mA 编程输入	0-10Vdc = 0-100%额定输出, Zin>10MΩ
9	备用
10	kV编程输入	0-10Vdc = 0-100%额定输出, Zin>10MΩ
11	RS232 地	限带通信功能的机型
12	RS232发送	限带通信功能的机型
13	RS232 接收	限带通信功能的机型
14	备用
15	电源公共端	电源地
16	远程高压开启	开路为 +15Vdc.闭合即 连接到 15 脚开启高压。
17	过流故障	低电平 = 有效
18	高压开启指示	+15Vdc  = 高压开启
19	电压模式状态	集电极开路， 低电平 = 有效。
20	电流模式状态	集电极开路， 低电平 = 有效。
21	备用
22	系统故障	集电极开路， 低电平 = 有效。
23	+15V	+15V
24	电源公共端	电源地AGND
25	电源公共端	电源地AGND
