产品详细介绍




CCM-220VAC-P2250-1.5-S
高压充电电源说明书



















产品类型:   高压电容充电电源        版        本：REV 1.0
输        出：0—1500V 正极性
1、 概要
        CCM-220VAC-P2250-1.5-S是一个高性能、高可靠性的产品。可用作组件的电容器充电电源，工业激光器，非接触医疗环境，电容充电电路，强脉冲光系统及YAG激光器。 CCM系列高压电源采用高频软开关调频技术，效率非常高。具有输出稳定，输出电压精确可控，输出电流恒定可控，安全可靠，抗干扰能力强等优点。
 2、产品命名

3、 输入规格
    输入电压： 单相220Vac±10%
输入频率：50/60Hz±10%
输入连接：IEC标准接头
输入电流：20A max
4、 输出规格
  输出电压：0.3~1.5KV，正高压或负高压
输出电流：0~1.5A
输出极性：正高压，正负可定制
纹波：优于0.5%（p-p）(满载)
输出电压稳定度（源效应）：0.5%
                  （负载效应）：0.5%
输出电流稳定度（源效应）：0.5%
              （负载效应）：0.5%
温漂：<300ppm/°C
输出连接：波尔2KV HV 接头，2KV屏蔽HV线
尺寸：2U标准机箱 88mm*483mm*330mm（高*宽*深）
重量：约5Kg
5、保护
5.1 输入过载保护
电源内部提供保险丝，实现过载保护，请勿使用金属丝直接相连。
5.2 短路保护
当输出负载短路时，电源自动降低电压，并进入恒流模式，输出电流最大为1.5A左右。
5.3 放电保护（闪络保护）：当输出负载发生高压放电时，电源会短时间停止输出，然后再重启。
5.4过载保护：当输出负载过重时，电源自动降低电压，并进入恒流模式，输出电流最大为1.5A左右。
6 、环境要求
6.1 工作状态
    电源在以下环境中保证不间断的正常工作。
环境温度：0℃ 到 40℃
    相对湿度：小于90% 并不结露
    海拔： 2000米以下
6.2 非工作状态
  电源长期处于以下环境时，电源的电气特性和机械特性不会受到损害。
环境温度：-20℃ 到 55℃
相对湿度：10%至90%
海拔： 2000米以下
7、可靠性和品质控制
  每一台电源都会在满载40℃的环境下进行不低于48小时的老化测试。
8、机械规格（mm）

9、控制面板介绍

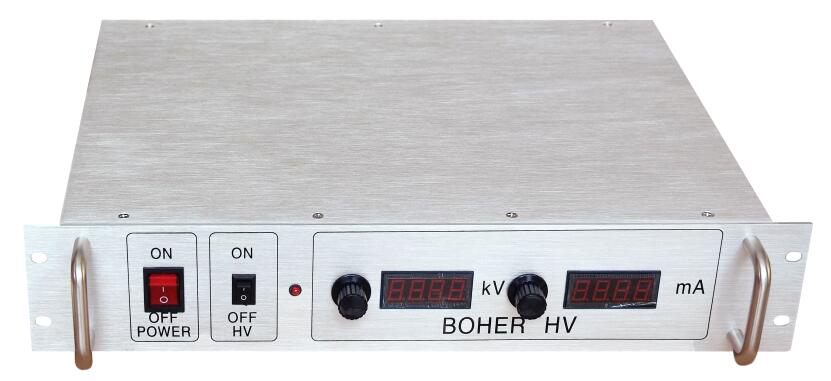

9.1前面板（如下图所示）


主要包括：电源总开关，高压开启开关，电压、电流设定，电压、电流的LED显示。
电源总开关：该开关控制整个电源的输入，在设备检修时请关闭此开关。
高压开启开关：该开关控制高压的开启。打ON时，高压开启。打到OFF
时，高压关闭。只运用于本地模式。
电源指示灯为电源的恒压恒流指示，只有恒压或恒流时亮。
高压设定旋钮：本地近控模式时，控制高压的输出。顺时针增大。
高压输出显示：显示目前高压输出电压值
电流设定旋钮：本地近控模式时，控制电流的输出。顺时针增大。
电流输出显示：显示目前电流输出值

 注意：用远程控制时，高压开启开关一定要放在OFF位置，否则会引起控
制逻辑混乱及损坏电源设备！
9.2后面板（如下图所示）

主要包括：高压输出端、接地端、串口输入RS485和AC220V输入。
高压输出端：插入高压插座，逆时针拧上固定接口。产品的高压插座根
据产品的高压参数会略有不同。
串口1：RS232接口，本机型没有此功能。
串口2：RS485，适合于距离较远的通讯半双工差分输入输出。
接地端：该端子除了要和负载共地外，还要和大地相接。
电源输入端：标准的电源输入接口。
10、保护功能
10.1短路保护
     当输出负载发生短路时，变换器工作于短路保护模式，输出电压为0。
10.2放电保护
   当高压端与地之间发生放电时，放电保护电路工作，电源关闭输出输出电
压为0，一定时间以后，高压重新开启。
10.3过流保护
    当负载电流超过额定电流时，电源进入保护模式，输出高压降低。
11、充电曲线

对100uf电容，充电70ms即充满。
12、远程操作说明

12.1准备USB转485数据线1条，DB9串口连接线1条（公对母、直连）。连好高压电源的数据线，电源线，高压线正极和电容器正极，负极和电容器负极相连，地线接大地。

确保总开关和高压开启开关处于OFF位置，电源线接在220V电源上。开启电源总开关。总开关指示灯亮。

12.2 在电脑上打开本机的上位机软件，界面如下：

12.3先进行串口设置，如上图。

12.4 通信检测，POWERA旁边绿色框，表示通信正常。



12.5 本地/远程，选择远程，设置高压电压和电流，点击高压开启，此时有高压电压显示1503V。如上图。


12.6电容放电及充电，如上图。
12.7 点击高压关闭，可以关闭高压输出。
13、安全及注意事项
  本电源为高压电源，请在专业人员的指示下谨慎操作 。
在开启电源之前请做如下检查：
电源及其所处环境清洁，干燥。
在高压输出接口或高压负载附近无任何不相关的物品。
请确认负载的返回电流通过后面的接地螺栓良好接地。
    如果您在使用过程中有任何疑问，请致电：0527- 88068878
