产品详细介绍
本系列电源由英国 Genvolt 公司设计、其独资的波尔高压电源公司生产，是高功率高压充电电源系列，核心采用高频逆变与智能控制技术，拥有多项专利，具备技术先进、冗余度大、可靠性高的特点，可实现电容充电、直流电源输出等功能，功率覆盖 5kW-100kW，输出电压 5kV-300kV，能长期稳定工作。
一、核心产品特性
- 集成高压电源设计，输出高压 0-100kV 可选，所有输出量程 0 到 100% 可调
- 全系采用 20kHz 以上高频逆变技术，大功率逆变器为 Genvolt 独到设计的谐振逆变器
- 输入整流、滤波、逆变模块全部集成在单块散热器上，采用风冷结构设计
- 高压变压器搭载含专利技术的低储能高频高压整流变压器
- 输出电流最大 0.45A，功率可达 80kW，峰值输出功率 100kW
- 高压输出方式灵活，可根据用户需求定制
- 支持本地、远程双重控制模式，操作便捷
- 配备完善的保护系统，含过压、过流、过热、放电检测、放电保护、短路保护等
- 高压连接采用工业标准设计，三芯短接成一路电缆，搭配 CA1 插座及对应接头
- 高压连接部件连续电流可达 50A，耐压等级 100kV
二、核心技术参数
| 参数项目 | 技术指标 |
|---|---|
| 输入电压 | 交流三相 380V 带中性线，电压允许波动 5% |
| 输出电压 | 5kV/20kV/30kV/50kV/100kV/200kV/300kV 可选 |
| 输出电流 | 最大 1A/5A/10A/50A；电流稳定度＜1% 额定值 |
| 输出功率 | 100kW |
| 功率因数 | ＞0.9 |
| 整机效率 | ＞0.9 |
| 可重复度 | 250Hz 偏差＜1% |
| 工作环境温度 | -10℃—40℃ |
| 工作环境湿度 | ＜90%，且环境不结露 |
| 外形尺寸 | 长 1219mm × 宽 824mm × 高 1019mm（100kV 款） |
| 设备重量 | 约 650KG（100kV 款） |
| 尺寸重量说明 | 随输出电压增加，电源的尺寸和重量会对应增加 |
三、控制方式
（一）本地控制

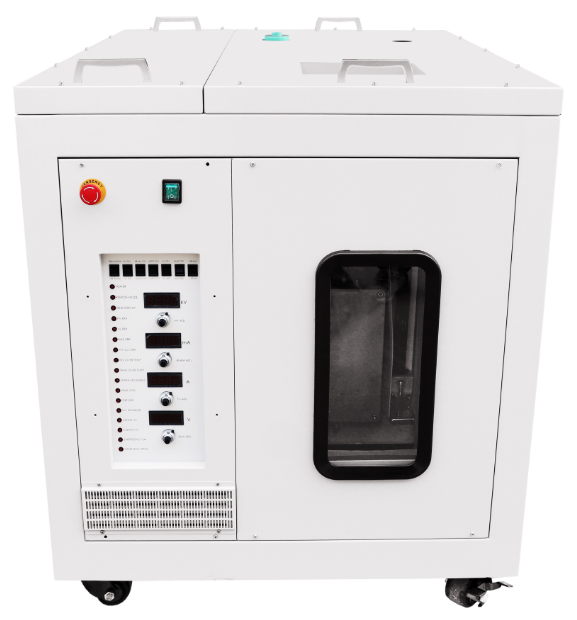

- 操作面板配置红色指示灯、黑色调节旋钮、绿色 POWER 总开关
- 调节旋钮：顺时针旋转为参数增大，逆时针旋转为参数减小
- 绿色 POWER 总开关：O 档为关闭状态，I 档为打开状态
- 操作流程：先在面板设置好充电电压、电流参数，再通过面板高压开关控制充电的开启与关闭
（二）远程控制
- 连接器控制：通过 LK25 针 D 型母头连接器实现外部控制，配备 MASTER 和 SLAVE 双 DB25 接口，使用时仅连接 MASTER 接口，SLAVE 接口不适用
- 光纤控制：电源前面板配备 2 个专用光纤接口，功能定义清晰
CHARGE：输入信号，LED 亮表示高压开启，LED 灭表示高压关闭
END OF CHARGE：输出信号，LED 亮表示电容已充至设定电压
四、标配重要配件
- 国产高压线缆：1 根，型号 WBX-Z100kV-T，默认长度 5 米，如需其他长度可定制（签订合同前确认）
- 国产高压插座：1 个，型号 WBX-Z100kV (CA1)，配套赠送短路帽
