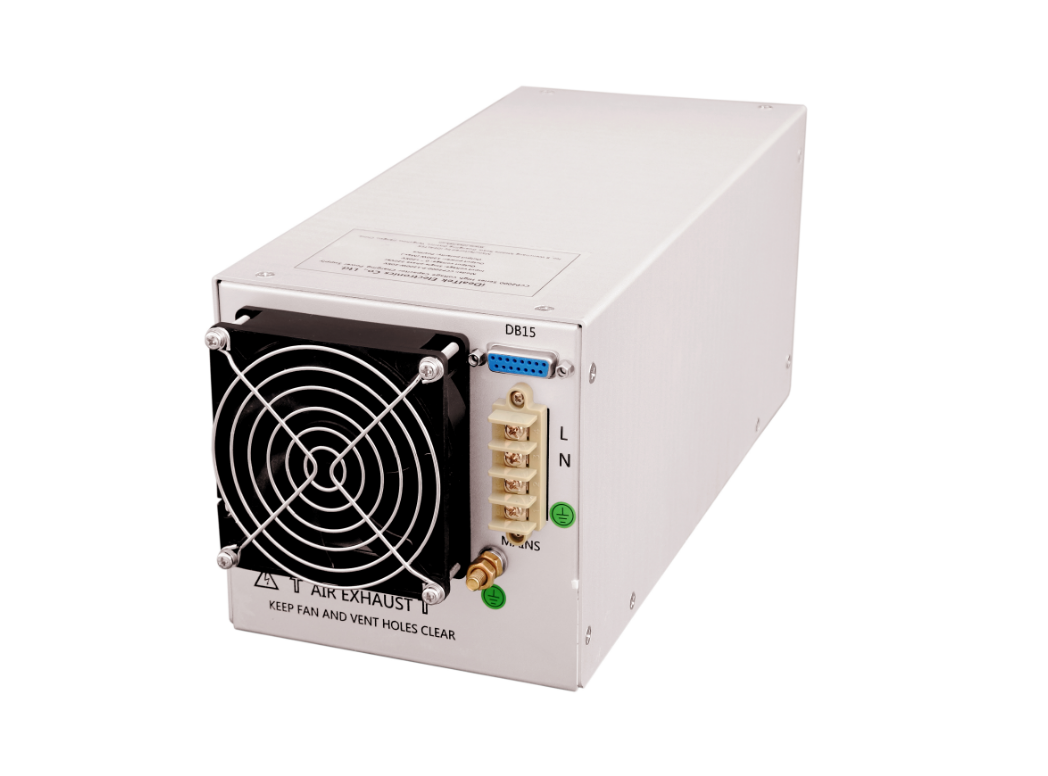

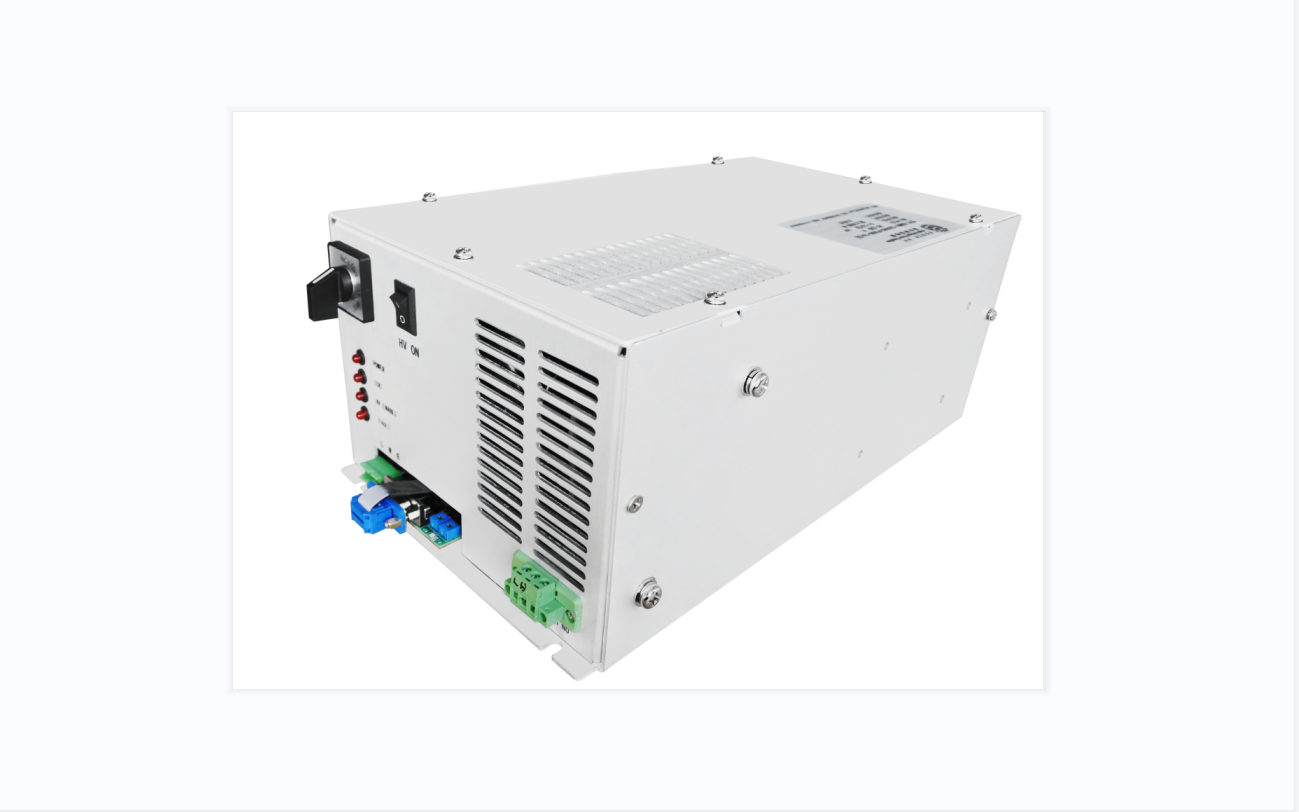

CCM03系列2kW高压充电电源模块

型号:CCM03

功率:500W,1000W,1200W,1500W,2000kW

输入电压:1kV,2kV,3kV,5kV,10kV,15kV,20kV,30kV,40kV

输出电压:220V AC

产品详细介绍



CCM03技术规格书












产品类型:   高压电容充电电源        版本:REV 1.0


  CCM03系列高压开关电源是专为激光系统和其他脉冲电源应用中的电容器充电而设计的。


CCM03技术规格


1、电源输出

输出电压:

   11.5234561015203040kV,可在额定电压的10-100%范围内

变化

额定功率 CCM03A 500WCCM03B 1000W,1200W,CCM03C 1500W,CCM03D 2000W

输出极性:正或负高压,订购时需明确。

2、电源输入:

电压:220VAC187254VAC

   频率:47 ~ 63 Hz单相

   功率因数:> 0.98(满载和标称电压)。有源功率因数校正。

3、效率:

4、   满载效率均大于85%(满载和标称电压)最高90%

5、稳定性:±0.2%(工作1小时后)

6、脉冲重复性:±0.2%最大至100Hz

7、保护:短路、过载、电弧、过温、过压

8、环境温度:存储:-40+85°C。工作温度:-20+45°Cs

9、湿度:10 - 90%,不结露

10、控制接口:DB15定义:

Pin

Signal Name

Direction

Description

1

ENABLE/RESET

输入

电平(+1015V)相对于地(引脚14)将使能电源。

接地或开路关闭电源

36

SUMMARY Fault

输出

总故障,集电极开路。输出过电压、温度故障或输入电压过低,低电平有效

5

VPROGRAM

输入

0-10V信号,输出电压按比例从零到额定输出

7

VPEAK

输出

0-10V信号正比于输出充电电压的峰值。可用于驱动仪表显示峰值输出电压。

8

VANALOG

输出

0-10V模拟输出充电电压波形。

10

INHIBIT

输入

1015V禁止工作开路或接地允许工作。此输入可用于在高压开关恢复期间禁止充电

911

+12V

输出

+12V输出,最大20mA供用户使用。

13

EOC LED

输出

集电极开路。表示电源充电结束,达到V PROGRAM设定点低电平有效。

14

GND

输出

控制地、机箱地

15

INHIBIT LED

输出

禁止信号。包括所有止高压电流输出的内部和外部信号,包括EOC, INHIBI过载任何故障。



10、高压输出

1-6kV  RG58

7-40kV波尔40KV HV高压 接头

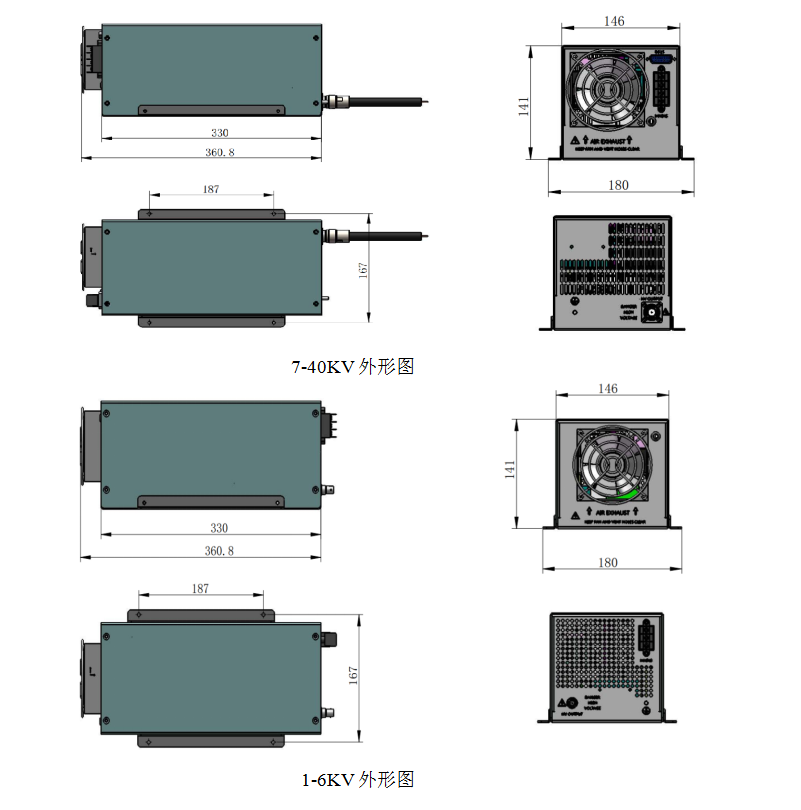

11、机械规格

外观尺寸:  146mm x 141mm x 361mm  (宽*高*深)

重量:    1-6kV  5Kg

      7-40kV  6.5Kg

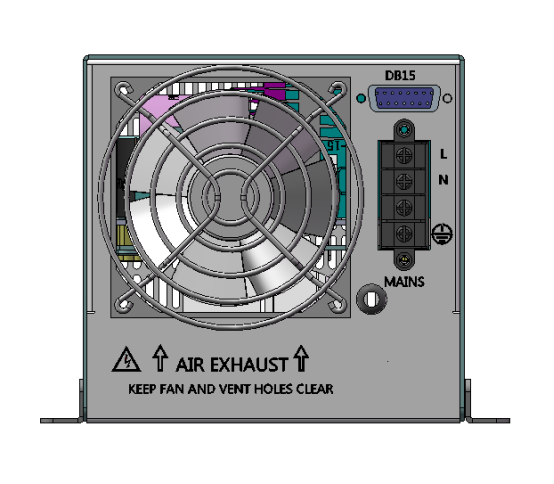

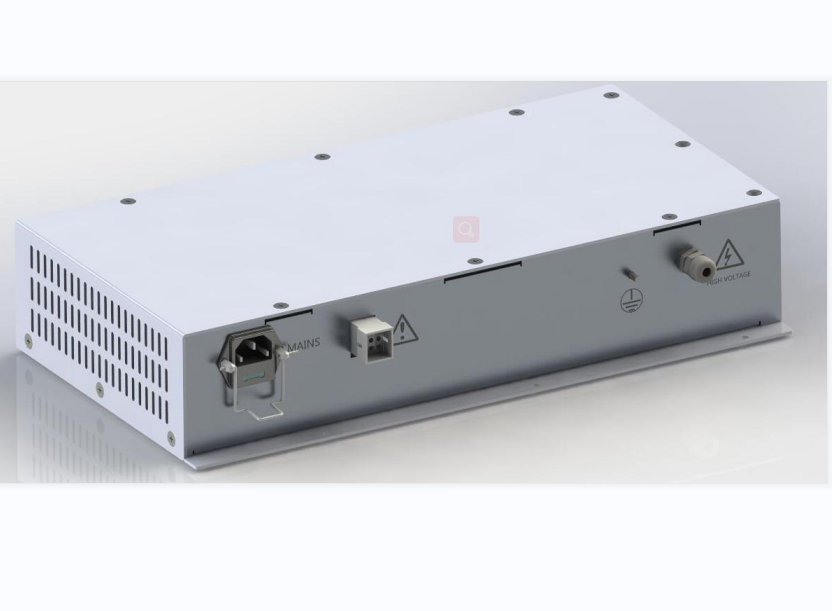

12、输入接口.

L、 N:  输入220VAC


注意:该电源设计是用于电容负载。在没有外部负载电容的情况下,电源的运行可能会导致内部电路的损坏
